商品の詳細:
お支払配送条件:
|
| モジュールいいえ。: | CNC38REMP | 色: | 白い |
|---|---|---|---|
| オートメーション: | 自動 | 機械タイプ: | 管および管の曲がる機械 |
| 力: | オイル電気雑種ドライブ | 適用: | 適性装置、家具、屋外装置 |
| ハイライト: | CNCの心棒の管のベンダー,機械管の曲がる機械 |
||

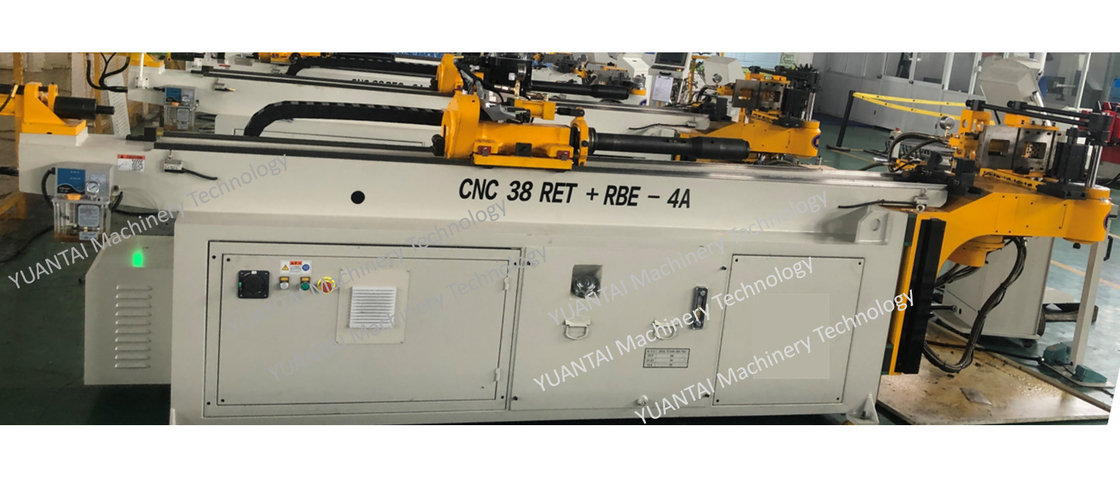

CNC38REMP チューブベンダー
|
機械特性 |
主な技術的パラメータ |
||
| (1) 電動サーボベンディング | 最大容量 | 丸管/鉄管( S=40kgf/mm ) | 38.1×1.8t |
| (2) 輸入サーボモーターと減速機 |
丸管・非鉄金属管 ( S=25kgf/mm ) |
38.1×3.0t | |
| (3) 独立した研究開発ソフトウェアシステム |
丸管・ステンレス管 ( S=60kgf/mm ) |
38.1×1.2t | |
| (4) オプションの 1 ～ 6 層ダイ |
角管・金属管 ( S=40kgf/mm ) |
30×30×1.5t | |
| (5) 11軸フルモータータイプはオプション |
丸棒 ( S=40kgf/mm ) |
20 | |
|
押し曲げタイプ 曲げ半径7D |
サーボ曲げ軸 |
精度 |
±0.05 |
|
マックス・スピード |
160°/秒 | ||
|
サーボ材料送り軸 |
精度 |
0.05mm | |
|
マックス・スピード |
1100mm/秒 | ||
|
サーボチューブ回転軸 |
精度 |
0.05 | |
|
マックス・スピード |
240°/秒 |
機械の特徴:
1、自動管曲げ機ワークステーション、一度に成形管。
2、人件費を節約し、労力を削減します。
3、2 台の自動供給機がそれぞれチューブ ベンダーに自動的に供給し、ロボットが 2 台のチューブ ベンダーを同時にロードしてパレタイジングします。
4、プロセス全体はすべてPLCによって制御され、タッチスクリーンのマンマシンインターフェースにより、効率が完全に向上します
5、チューブベンドマシンが溶接シームを回避するためのチューブ溶接の自動識別
6、スタッキングの積み下ろしには産業用ロボットを使用
アプリケーション:
自動車、バイク、航空機、自転車、キッズバイク、フィットネス機器、家具、アウトドア用品、エアコン、食品機械、原子炉、蒸発器、熱交換器などの核管
特徴
1.三菱の超大型CPUは400グループのファイルをコンパイルすることができます。必要に応じて、追加の転送ソフトウェアを購入してコンピューターにインストールし、ドキュメントとファイルをハードディスクに保存して、コンパイルの数を増やします。グループは無制限に拡張されます。
2.産業用コンピュータタイプ：WINDOWSオペレーティングシステムが内部にインストールされ、三菱サーボシステムと一緒に使用され、三菱サーボ駆動のほかに、WINDOWSオペレーティングシステムが所有する便利なファイル管理も提供されます。ファイルはハードディスクまたはソフトディスクに保存することで、コンパイルグループ数を無制限に拡張することができます。
3. 必要に応じて、干渉位置を検出する自動 3D シミュレーション機能を選択します。
4. 加工データは全てタッチパネルで入力
5.タッチパネルは中国語/英語の切り替え表示、他言語搭載機も購入可能
供給モードは、必要に応じて選択されるクランプ供給モードまたは直接供給モードを含む。
7.電気制御システムには、自動放熱用の熱交換器が装備されています。必要に応じて、数値制御タイプの冷蔵庫を追加購入して、電気制御システムの寿命を確保できます。
8. 曲げ管の摩擦を減らすために、自動給油システムが取り付けられています。これにより、コアロッドの寿命が延び、曲げ管の品質が向上します。
9.給餌カートの給餌位置、安全位置、ホイールモード干渉位置、およびガイドモード干渉位置が設定されているため、ハンドホイールパルス波発生器を微調整でき、位置を自動的に記憶でき、手動によるエラーが発生します給餌カートが機械に衝突することによる測定と損失が排除されます
10.送りシャフトは、動作する前に自動検出を実行するため、送りシャフトが機械に衝突するのを回避できます
