商品の詳細:
お支払配送条件:
|
| モジュールいいえ。: | CNC15XE | 円形の管/鉄の管: | 15x2.0t |
|---|---|---|---|
| 円形の管/非鉄の金属の管: | 15x3.5t | 円形の管の/stainlessの鋼鉄管: | 15.6x1.3t |
| 正方形の管/金属の管: | 15.4x25.4x1.5t | 丸棒: | 8 |
| ハイライト: | CNCの管のベンダー,自動化された管のベンダー |
||

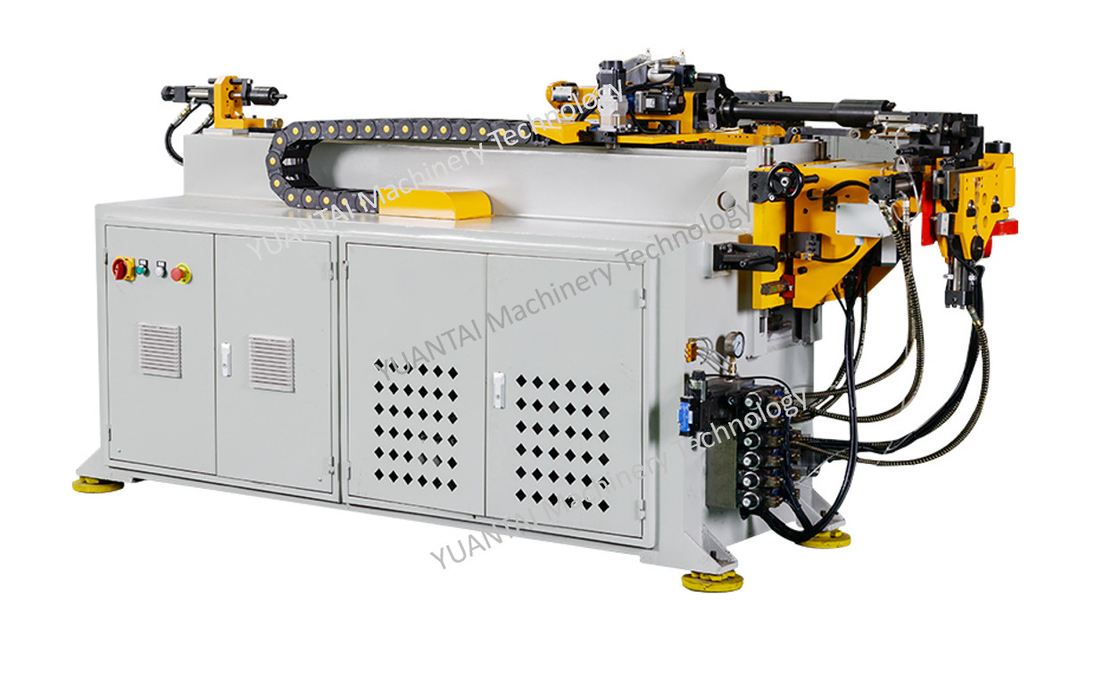

ギャップレス自動パイプ ベンダー CNC15XE 180 度/秒 3D チューブ曲げ機
CNC30E チューブベンダー
| 機械特性 |
主な技術的パラメータ |
||
| (1) 電動サーボベンディング |
最大容量 |
丸管/鉄管( S=40kgf/mm ) | 15×2.0t |
| (2) 輸入サーボモーターと減速機 |
丸管・非鉄金属管 ( S=25kgf/mm ) |
15×3.5t | |
| (3) 独立した研究開発ソフトウェアシステム |
丸管・ステンレス管 ( S=60kgf/mm ) |
15.6×1.3t | |
| (4) オプションの 1 ～ 6 層ダイ |
角管・金属管 ( S=40kgf/mm ) |
15.4×25.4×1.5t | |
| (5) 11軸フルモータータイプはオプション |
丸棒 ( S=40kgf/mm )8 |
||
|
サーボ曲げ軸 |
精度 |
±0.05 | |
|
マックス・スピード |
180°/秒 | ||
|
サーボ材料送り軸 |
精度 |
0.05mm | |
|
マックス・スピード |
1200mm/秒 | ||
|
サーボチューブ回転軸 |
精度 |
0.05 | |
|
マックス・スピード |
300°/秒 |
機械の特徴:
1、自動管曲げ機ワークステーション、一度に成形管。
2、人件費を節約し、労力を削減します。
3、2 台の自動供給機がそれぞれチューブ ベンダーに自動的に供給し、ロボットが 2 台のチューブ ベンダーを同時にロードしてパレタイジングします。
4、プロセス全体はすべてPLCによって制御され、タッチスクリーンのマンマシンインターフェースにより、効率が完全に向上します
5、チューブベンドマシンが溶接シームを回避するためのチューブ溶接の自動識別
6、スタッキングの積み下ろしには産業用ロボットを使用
アプリケーション:
自動車、バイク、航空機、自転車、キッズバイク、フィットネス機器、家具、アウトドア用品、エアコン、食品機械、原子炉、蒸発器、熱交換器などの核管
特徴
1. チューブ成形の自動3Dシミュレーション機能を必要に応じて選択。
2. 故障自動検出機能を搭載し、エラーや故障を画面に表示することでトラブルシューティングを容易にします。
3. 必要に応じて、干渉位置を検出する自動 3D シミュレーション機能を選択します。
4. 加工データは全てタッチパネルで入力
5. 材料の変更に基づいて、各曲線は補正値、速度、および離型ギャップで設定されます。
供給モードは、必要に応じて選択されるクランプ供給モードまたは直接供給モードを含む。
7. XYZ 座標を YBC 処理値に自動的に切り替えることができます。
8. データがコンパイルされた後、データはキーによって保護されるため、データが変更されることはありません。
9.給餌カートの給餌位置、安全位置、ホイールモード干渉位置、およびガイドモード干渉位置が設定されているため、ハンドホイールパルス波発生器を微調整でき、位置を自動的に記憶でき、手動によるエラーが発生します給餌カートが機械に衝突することによる測定と損失が排除されます
10.送りシャフトは、動作する前に自動検出を実行するため、送りシャフトが機械に衝突するのを回避できます
