| オートメーション: | 自動 | 機械タイプ: | 管および管の曲がる機械 |
|---|---|---|---|
| 力: | オイル電気雑種ドライブ | 精密: | ±0.05 |
| 適用: | 適性装置 | CNCの制御システム: | PLC |
| ハイライト: | CNCの管のベンダー,自動管の曲がる機械 |
||

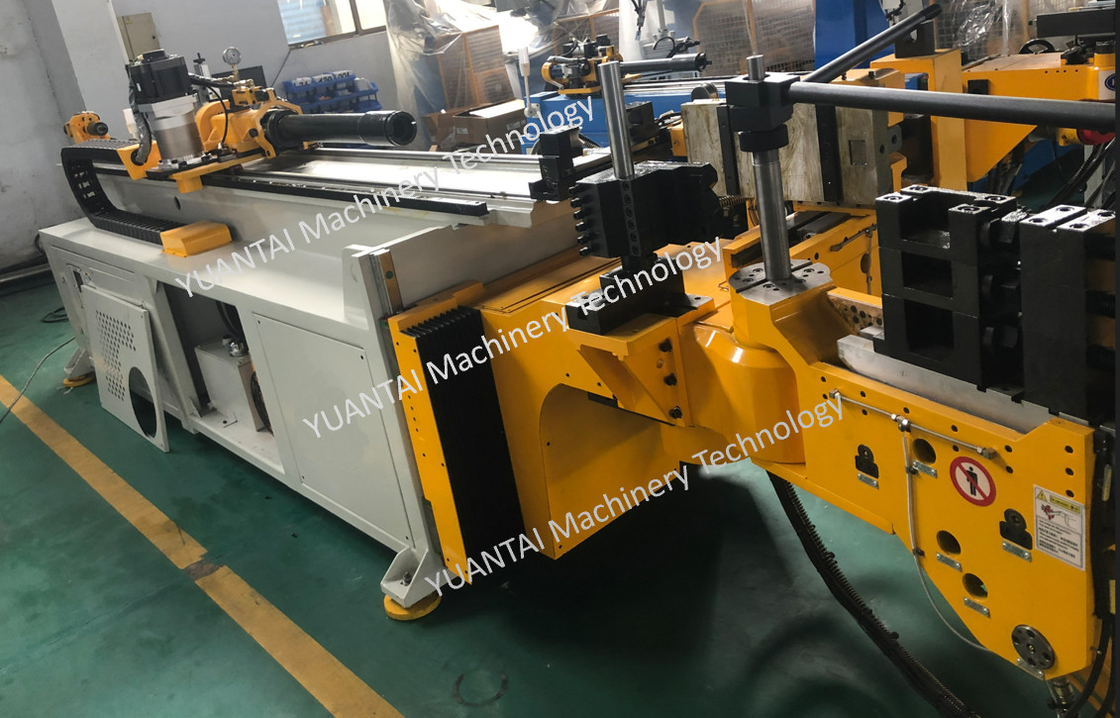

CNC50RES、チューブ、ベンダー
| 機械特性 | 主な技術的パラメータ | ||
| (1) 電動サーボベンディング | 最大容量 | 丸管/鉄管( S=40kgf/mm ) | 50.8×2.0t |
| (2) 輸入サーボモーターと減速機 | 丸管・非鉄金属管( S=25kgf/mm ) | 50.8×3.5t | |
| (3) 独立した研究開発ソフトウェアシステム |
丸管・ステンレス管（S=60kgf/mm） |
50.8×1.3t | |
| (4) オプションの 1 ～ 5 層ダイ | 角管・金属管（S=40kgf/mm） | 40×40×1.8t | |
| (5) 11軸フルモータータイプはオプション | 丸棒（S=40kgf/mm） | 25 | |
| 押し曲げタイプ 曲げ半径7D | サーボ曲げ軸 | 精度 | ±0.05 |
| マックス・スピード | 160°/秒 | ||
| サーボ材料送り軸 | 精度 | 0.05mm | |
| マックス・スピード | 1000mm/秒 | ||
| サーボチューブ回転軸 | 精度 | 0.05 | |
| マックス・スピード | 200°/秒 |
機械の特徴:
1、自動管曲げ機ワークステーション、一度に成形管。
2、人件費を節約し、労力を削減します。
3、2 台の自動供給機がそれぞれチューブ ベンダーに自動的に供給し、ロボットが 2 台のチューブ ベンダーを同時にロードしてパレタイジングします。
4、プロセス全体はすべてPLCによって制御され、タッチスクリーンのマンマシンインターフェースにより、効率が完全に向上します
5、チューブベンドマシンが溶接シームを回避するためのチューブ溶接の自動識別
6、スタッキングの積み下ろしには産業用ロボットを使用
アプリケーション:
自動車、バイク、航空機、自転車、キッズバイク、フィットネス機器、家具、アウトドア用品、エアコン、食品機械、原子炉、蒸発器、熱交換器などの核管
特徴
1.送りシャフトは、動作する前に自動検出を実行するため、送りシャフトが機械に衝突するのを回避できます
2. 曲線がテストされると、分析アクションを使用できます。アクションは、干渉点を注意深く観察することによって修正されるため、効率が向上します。
3. データがコンパイルされた後、データはキーによって保護されるため、データが変更されることはありません。
4. 電気制御システムには、自動放熱用の熱交換器が装備されています。必要に応じて、数値制御型冷蔵庫を追加購入して、電気制御システムの寿命を確保できます。
5.自動給油システムを搭載し、曲げ管の摩擦を軽減します。芯棒の寿命を延ばし、曲げ管の品質を向上させます。
6. 加工データはすべてタッチパネルで入力
7. 材料の変更に基づいて、各曲線は補正値、速度、および離型ギャップで設定されます。
8.三菱の超大型CPUは400グループのファイルをコンパイルすることができます。必要に応じて、追加の転送ソフトウェアを購入してコンピューターにインストールし、ドキュメントとファイルをハードディスクに保存して、コンパイルの数を増やします。グループは無制限に拡張されます。
9.産業用コンピュータタイプ：WINDOWSオペレーティングシステムが内部にインストールされ、三菱サーボシステムと一緒に使用され、三菱サーボ駆動のほかに、WINDOWSオペレーティングシステムが所有する便利なファイル管理も提供されます。ファイルはハードディスクまたはソフトディスクに保存することで、コンパイルグループ数を無制限に拡張することができます。
10. タッチパネルの表示は中国語/英語に切り替え、他言語搭載機も購入可能
