| モジュールいいえ。: | CNC65RES+RBE+TB | 最高の曲がる直径: | 500mm |
|---|---|---|---|
| 最高の曲がる角度: | 190° | 正確さ: | ±0.05° |
| 機械の総重量: | 4800kg | 機械sizeL.W.H （cm）: | 5300×1500×1080 |
| ハイライト: | 自動管の曲がる機械,自動化された管のベンダー |
||

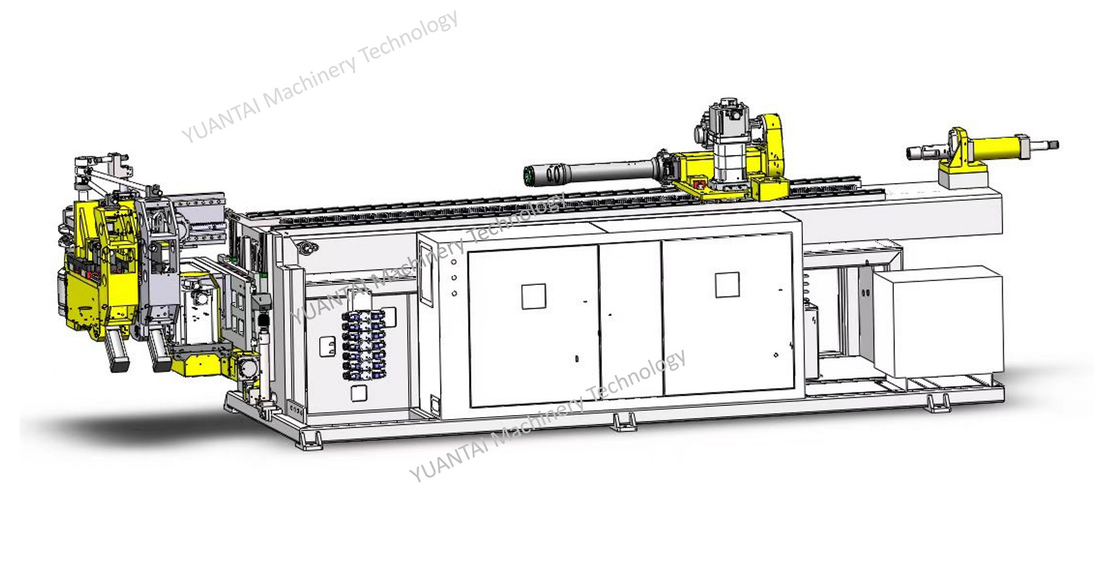

油電ハイブリッドドライブチューブベンダー CNC65RES+RBE+TB テールベンドエクステンションブースター曲げ機（特許モデル）
技術パラメータ-YUANTAI チューブ曲げ機
| たとえば、炭素鋼管の最大曲げ半径は 1.5 です。 | ￠65×2.5t | |
| たとえば、ステンレス鋼管の最大曲げ半径は 1.5 です。 | 51×2.5t | |
| ピアスコアの最大長(a) | 4600mm | |
| 最大送りストローク(b) | 3600mm | |
| 給餌方法 | 1 回の給餌または複数回の給餌 | |
| 最大曲げ径 | 500mm | |
| 最大曲げ角度 | 190° | |
| 各管継手の設定可能な曲げ量 | 100回曲げ | |
| 作業速度 | チューブ曲げ速度 | 最大90度/秒 |
| チューブ回転速度 | 最大120度/秒 | |
| 送り速度 | Max.500mm/秒 | |
| 正確さ | チューブ曲げ角度 | ±0.05° |
| チューブ回転角度 | ±0.05° | |
| 送り長さ | ±0.1mm | |
| データ入力モード | 座標値(XYZ)または作業値(YBC) | |
| チューブ回転サーボのモーターパワー | 750W | |
| 曲げサーボのモーターパワー | 11KW | |
| 送りサーボのモーターパワー | 5KW | |
|
サーボモーターのパワー 金型変更 |
--- | |
|
サーボモーターのパワー 金型移動 |
--- | |
| 油圧モーター馬力 | 5KW | |
| 機械総重量(kg) | 4800kg | |
|
5300×1500×1080 | |
主な購入部品一覧
| 部品名 | ブランド・産地 |
| シーケンサ | 三菱)/日本 |
| 10インチカラースクリーン | アドバンテック/台湾 |
| 電子供給のサーボモーター | 三菱/日本 |
| 電子供給のサーボドライブ | 三菱/日本 |
| 曲げ電子のサーボモーター | 三菱/日本 |
| 曲げ電子のサーボドライブ | 三菱/日本 |
| チューブ回転電子のサーボモーター | 三菱/日本 |
| 曲げ電子のサーボドライブ | 三菱/日本 |
| 光電子スイッチ | オムロン/日本 |
| 減速機 | 帝人/日本 |
| ベアリング | NSK/日本 |
| 高圧油パイプ | LIANHHUI/中国 |
| シーリングエレメント | ゲイツ/ドイツ |
| 油圧電磁弁 | セブンオーシャン/台湾 |
| 油圧バンプ | ハイタック/台湾 |
| I/O入力ボード | 自作 |
CNC65RES+RBE 機能説明
3D CNC自動曲げ機、高剛性の機械構造設計と動的力学の原理の精密技術レベルに準拠し、構造強度の両方の下で、曲げ手と曲げ機ヘッドのシンプルな設計により、最大の曲げスペースを提供し、干渉範囲を作ります機械の最小数。自動手順操作システムを装備し、あらゆる種類の鋼管曲げ加工が容易に大量生産と高精度の要件を満たすことができます。
BEは、高度な曲げ加工技術が要求される専用に開発されたハイエンドモデルで、特許取得済みのギアチェンジ設計による特殊な送りシート機構を備えています。最小曲げ半径、薄肉など、一般的なモデルでは到達できない限界条件での曲げ加工を簡単に行うことができます。
比例サーボ制御が曲げとブースティングに採用され、精度と効率がさらに向上し、製品の一貫性が保証されます
