商品の詳細:
お支払配送条件:
|
| 材料: | Q235 | オートメーション: | フル オートマチック |
|---|---|---|---|
| 適用: | 管 | 色: | 顧客によって青および黄色いまたは要求しなさい |
| ハイライト: | CNCの管のベンダー,自動化された管のベンダー |
||

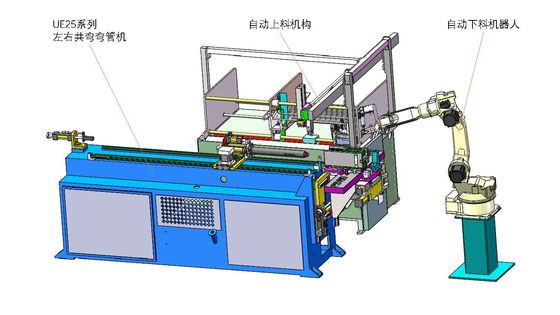

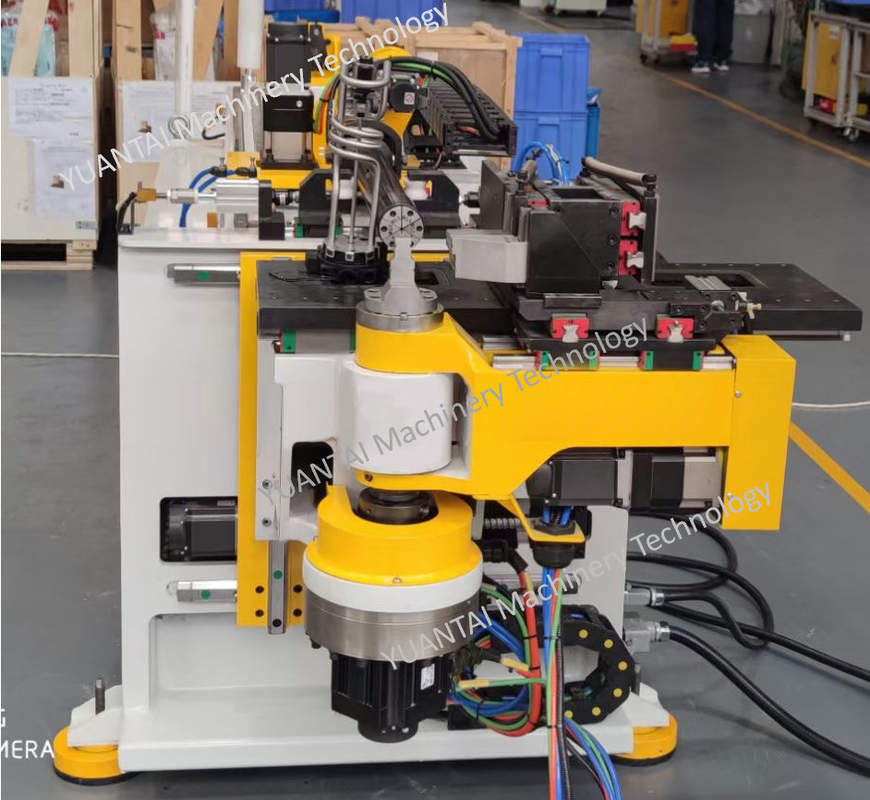

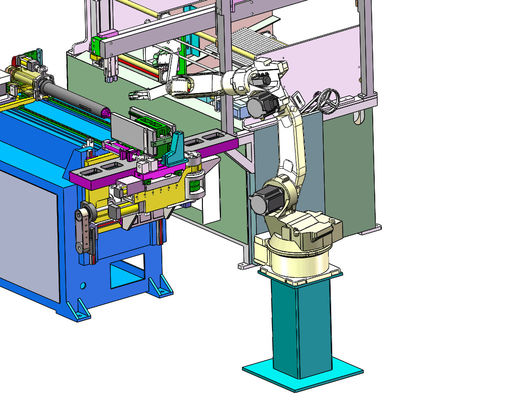

25UE メタル ヘッドレスト チューブ 自動ロードおよびアンロード チューブ左右の曲げライン
主な構成
| 仕様 | 主な構成 | 単位 | 25 | |
| KFFDR | ||||
| 最大。パイプ外径 ( S=40kgf/mm2) | 最大。曲げ能力( S=40kgf/mm2) | んん | 25.1x2.0 | |
| 最大。PIPE OD/リピート供給用 | 送り時の最大曲げ外径 | んん | 25.1 | |
| 丸管・非鉄（S=25kgf/mm）2) | 丸管・非鉄金属( S=25kgf/mm2) | んん | 25.1x3.0 | |
| 丸管 / ステンレス ( S=60kgf/mm2) | 丸棒/ステンレス( S=60kgf/mm2) | んん | 25.1x1.2 | |
| 角筒・軟鋼（S=40kgf/mm）2) | 角管・メタイ( S=40kgf/mm2) | んん | 20x1.5 | |
| 丸棒・軟鋼（S=40kgf/mm）2) | 丸棒( S=40kgf/mm2) | んん | 14 | |
| 最大。曲げ半径 | 曲げ半径範囲 | んん | 15~85 | |
| 最大。曲げ半径・角筒 | 曲げ半径範囲/角管 | んん | 15~95 | |
| 最大。曲げ角度 | 曲げ角度範囲 | 程度 | 190 | |
| MAX圧延能力( S=40kgf/mm2 ) | 最大曲げ能力 | S=40kgf/mm2 | んん | 25.1x1.8 |
| ローリング半径 | 最小曲げ半径 | んん | ≧7D | |
| 丸管・非鉄（S=25kgf/mm）2) | 丸管・非鉄金属( S=25kgf/mm2) | んん | 25.1x3.0 | |
| 丸管 / ステンレス ( S=60kgf/mm2) | 丸棒/ステンレス( S=60kgf/mm2) | んん | 25.1x1.2 | |
| 角筒・軟鋼（S=40kgf/mm）2) | 角管・メタイ( S=40kgf/mm2) | んん | 20x1.5 | |
| 丸棒・軟鋼（S=40kgf/mm）2) | 丸棒( S=40kgf/mm2) | んん | 14 | |
| 最大。2 つの半径の違い | R1-R2 間の最大ギャップ | んん | 40 | |
| 最大。マンドレル上の長さ | 最大貫通コア距離 | んん | 1500 | |
| 作業高さ | 作業台の高さ(金型中心から地面まで) | んん | 1100 | |
| ツーリング中心線の高さ | 金型中心線高さ | んん | 28 | |
| DOBスピード | 曲げ(生年月日)速度 | 度/秒 | 186 | |
| DOBの精度 | 曲げ(生年月日)精度 | 程度 | ±0.05 | |
| DBBスピード | 摂食(DBB)速度 | mm/秒 | 730 | |
| DOBの精度 | 摂食(DBB)精度 | んん | ±0.05 | |
| POBスピード | 曲げ(POB)速度 | 度/秒 | 320 | |
| POBの精度 | 曲げ(POB)精度 | 程度 | ±0.05 | |
| 油圧用モーター | 油圧システムモーター | kw | 3.0 | |
| 総電力 | 総電力 | kw | 9.15 | |
| MAX.圧力 | 最大圧力 | kgf/cm2 | 70 | |
| デフォルト圧力 | プリセット圧力 | kgf/cm2 | 50 | |
| 油圧タンク容量 | オイルタンク容量 | リットル | 120 | |
| 全幅 | 機械幅 | んん | 900 | |
| 全高 | 機械の高さ | んん | 1400 | |
| 全長 | 機械の長さ | んん | 3000 | |
| 総重量 | 機械重量 | キログラム | 1500 |
| コポネットの説明 | サプライヤー |
| 制御PLC |
(三菱)
|
| パソコン | アドバンテック |
| ソフトウェア | HT |
| 低電圧電気成分 | シュナイダー |
| Y送りサーボモーター | (三菱) |
| Yサーボドライバー | (三菱) |
| B回転サーボモーター | (三菱) |
| B回転サーボドライバー | (三菱) |
| C曲げサーボモーター | (三菱) |
| C曲げサーボドライバー | (三菱) |
| 水平移動サーボモーター | (三菱) |
| 横移動サーボドライバ | (三菱) |
| 上下移動用サーボモーター | (三菱) |
| ツーリングムービングサーボモーター | (三菱) |
| 油圧電動弁 | セブンオーシャン |
| マイクロスイッチ | オムロン |
| 溶接検出器 | 陽明/台湾 |
| 近接誘導スイッチ | 陽明/台湾 |
| オイルポンプ | ハイテック/台湾 |
| I/O入力ボード | 自作 |
| リニアガイド | ハイウィン |
| ボール | ハイウィン |
| ベアリング | NSK |
| シール部品 | ゲイツ, ドイツ |
| レデューサー | ムラタル |
