商品の詳細:
お支払配送条件:
|
| 材料: | ステンレス鋼 | 色: | 青および黄色、 |
|---|---|---|---|
| 力: | CNC | 材料/金属は処理した: | ステンレス鋼 |
| オートメーション: | 自動 | 機械タイプ: | 管および管の曲がる機械 |
| ハイライト: | CNCの管のベンダー,自動化された管のベンダー |
||

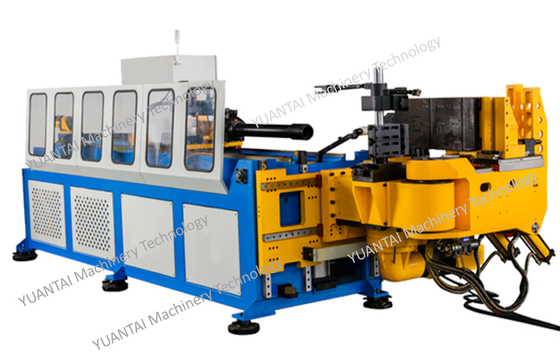

マルチスタックと電気ガイドダイを備えた3D数値制御自動ステンレス排気パイプベンダー
機器の使用条件
(2) 圧縮空気の使用圧力 p=0.7MPa
(3) メインエンジンの最大圧縮空気消費量 2m3 / h
(4)機器使用温度 0～50℃
(5)最大相対湿度80%
(6)設備総設置電力 44kw
(7) 機器の全体寸法 (L * w * h) 8900 * 2100 * 18500 mm
技術仕様
プロセス適応性
2.2
装置 CNC90REM-6A の主な技術的パラメータ
例として炭素鋼管の最大適用曲げ半径1.5D | Φ89×2.0t | |
例として炭素鋼管の最大適用曲げ半径1.0d | Φ63×2t | |
例としてステンレス管1.5Dの最大適用曲げ半径 | Φ76×2t | |
最大マンドレル長 (a) | 5800mm | |
※最大送りストローク(b) | 4000mm | |
給餌モード | 直送または夹送 | |
※最大曲げ径 | 650mm | |
最大曲げ角度 | 190° | |
最大R差 | 100 | |
ツーリングの全高 | 360mm | |
| | |
| | |
| | |
| | ±0.05° |
| ±0.05° | |
| ±0.05mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
主要な電気油圧および空気圧コンポーネントのメーカーのリスト
いいえ。 |
説明 |
仕様 |
ブランド |
から |
ノート |
| 1 | シーケンサ | (三菱) + PCベース ヒューマンコンピュータ画面 |
三菱 |
日本 | |
| 2 |
15インチカラースクリーン |
アドバンテック |
中国台湾 | ||
| 3 |
サーボモーター |
三菱 |
日本 | ||
| 4 | サーボドライバー |
三菱 |
日本 | ||
| 5 |
レデューサー |
ナブテスコRV |
日本 | ||
| 6 |
光電スイッチ |
オムロン |
日本 | ||
| 7 |
低圧電装品 |
シュナイダー |
フランス | ||
| 8 |
精密リニアガイド |
ハイウィン |
中国台湾 |
Cクラスの精度 | |
| 9 |
ボールねじ |
ハイウィン |
中国台湾 |
Cクラスの精度 | |
| 10 |
C軸用減速機 |
ナブテスコrv |
日本 | ||
| 11 |
I/O出力入力ボード |
自作 |
