商品の詳細:
お支払配送条件:
|
| ツールの高さ: | 360mm | 最高の相対湿度: | 80% |
|---|---|---|---|
| 圧縮空気: | 0.7Mpa | 最大屈曲直径: | 650mm |
| モデル: | CNC90REM-6A | 機械の総重量 (kg): | 85000kg |
| ハイライト: | 高い生産の効率CNCの管のベンダー,低雑音CNCの管の曲がる機械 |
||

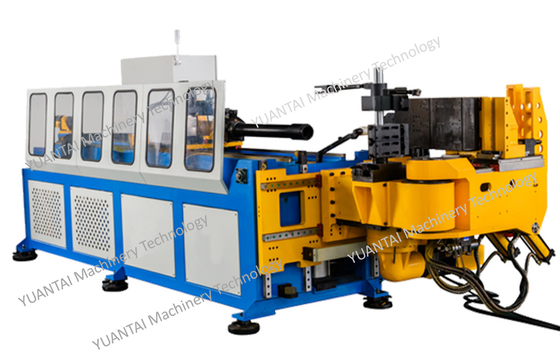

電気サーボCNCチューブベンダーCNC90REM-6A 高生産効率低騒音

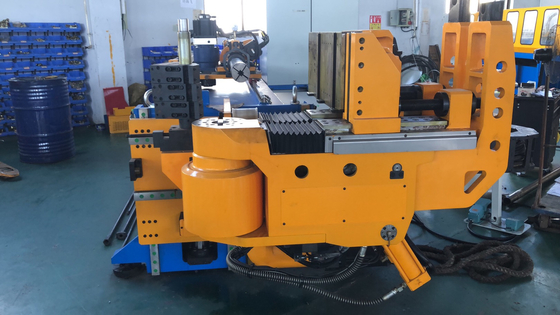

CNC90REM-6Aチューブベンダー
機械の特徴:
1.標準的な移動式足のスタートスイッチがあり,分離した独立コントローラとファン付きの緊急ストップノブ (ステーション) を備えています.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3オイルポンプと電磁弁は国際標準の日本ブランドを採用します.
4メインモーターの過負荷保護機能,不適切な設定を防止 メインモーターの損傷.
設備の使用条件
1.380V+10% 50Hz±2%
2電力システムの三相5線システム 380V + 10%,50Hz ± 2%電源
3圧縮空気の作業圧 p = 0.7MPa
4メインエンジンの最大圧縮空気の消費量 2m3 / h
5装置の動作温度 0〜50 °C
6最大相対湿度 80%
7設備の総設置電力は44kW
8設備の総寸法 (L*w*h) 8900*2100*18500mm
機器の主要技術パラメータ CNC90REM-6A
| 炭素鋼管の最大適用可能な曲がり半径 1.5D を例として | Φ89×2.0t | |
| 炭素鋼管の最大適用可能な曲がり半径は,例として1.0d | Φ63×2t | |
| スタッドレスタイヤパイプの最大適用可能な曲がり半径 1.5D 例として | Φ76×2t | |
| 最大マンドル長 (a) | 5800mm | |
| *最大給餌ストロック (b) | 4000mm | |
| 給餌モード | 直接かピンチ | |
| *最大曲がり直径 | 650mm | |
| 最大屈曲角 | 190° | |
| 最大R差 | 100 | |
| 道具の総高さ | 360mm | |
作業速度 |
曲がる速度 |
最大.80°/秒 |
回転速度 |
最大120度/秒 |
|
給餌速度 |
最大1000mm/s |
|
精度 |
曲がり角 |
±0.05° |
回転角 |
±0.05° | |
餌の長さ |
±0.05mm | |
データ入力モード |
座標値 (XYZ) または作業値 (y.b.c) |
|
軸Bのサーボモーターの動力 (回転) |
1KW | |
軸Cのサーボモーターの動力 (曲がり) |
15KW | |
軸Yのサーボモーターの電源 |
7KW | |
軸Xのサーボモーターの動力 (水平移動) |
1KW | |
軸Z (垂直移動) のサーボモーターの動力 |
5KW | |
機械の総重量 (kg) |
85000kg | |
機械のサイズ L.W.H (mm) |
8900×1900×1500 | |
応用:
自動車,バイク,航空機,自転車,子供用自転車,フィットネス機器,家具,屋外機器,エアコン,食品機械,原子炉,蒸発器,熱交換器などの核管
1パイプ/チューブを曲げる機械をどのように選ぶか
詳細はこちらから
- 最大 外径
- 壁厚さの範囲
- 曲がり半径 (CLR)
- パイプの材料
- 図面は可能なら
2機械の操作を 確実にできるように 訓練を施していますか?
1) 我々は,このマシンのための詳細なビデオと説明書を提供します.
2) 私たちはまた,すべてのクライアントに私たちの工場でトレーニングを提供します. そして,私たちの都市でこれらの日間で,すべてのクライアントが私たちのマシンを使用する専門家であることを確認するために,すべてのものを用意します!
3保証期間は?
機械の保証は1年です そして私たちはすべての安定した部品を使用し,長寿命です!
顧客工場で 販売後のサービスもできます
4パイプを折りたたむ機械が 私たちの仕事をするようにするには どんな解決策を提案できますか?
1) 我々は,あなたの提供されたパイプ情報に従って,私たちのマシンのモデルを確認するのに役立ちます.
2) この大きな価値の機械の注文を開始する前に,あなたは私たちの作業部品の図面を提供することができます.
作業台が良いと確信した後,私たちは最終的に注文を確認することができます.
3) 注文を開始する前にあなたの製品を折りたたむ方法を確認するために私たちを訪問することができます.この期間中,あなたはまた,このマシンをうまく使用する方法を知ることができます!
