商品の詳細:
お支払配送条件:
|
| 最高の曲がる容量: | 18x1.6mm | 円形の管/ステンレス鋼の管: | 18x0.8mm |
|---|---|---|---|
| 正方形の管/金属: | 15x1.2mm | 曲げ半径: | 10~80mm |
| 曲げ半径の範囲/正方形の管: | 15~70mm | 曲がる角度の範囲: | 190degree |
| ハイライト: | 工業用ロボットCNCは曲がる機械を配管する,安定したCNCの管の曲がる機械,PLC制御CNCの管の曲がる機械 |
||
CNC18RED 産業用ロボット安定型 CNC パイプ曲げ機
CNC18RED チューブベンダー
機械の特徴:
1. 自動チューブ曲げ機ワークステーション、一度に形成するチューブ。
2.人件費を節約し、労働力を減らします。

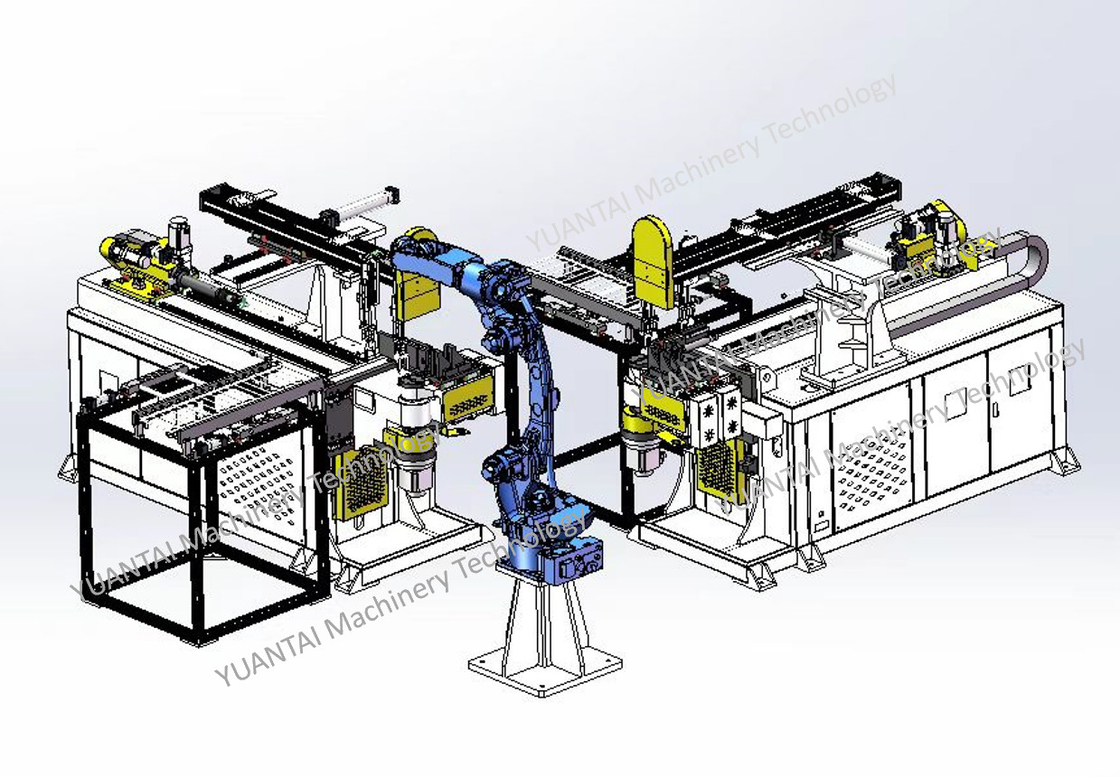

3. 2 台の自動供給機がそれぞれチューブ ベンダーに自動的に供給し、ロボットが 2 台のチューブ ベンダーに同時にロードしてパレタイジングします。
4. プロセス全体はすべて PLC によって制御され、タッチ スクリーンのマンマシン インターフェイスにより、効率が全体的に向上します。
5. チューブ ベンド マシンに溶接シームを回避させるためのチューブ溶接の自動識別。
6. スタッキングの積み降ろしには産業用ロボットを使用します。
製品パラメータ:
| 機械特性 | 主な技術的パラメータ | ||
| (1) 電動サーボベンディング | 最大容量 | 丸管・鉄管 ( S=40kgf/mm ) | 18×1.6t |
| (2) 輸入サーボモーターと減速機 | 丸管・非鉄金属管 ( S=25kgf/mm ) | 20×2.0t | |
| (3) 独立した研究開発ソフトウェアシステム | 丸管・ステンレス管 ( S=60kgf/mm ) | 18×0.8t | |
| (4) オプションの 1 ～ 6 層ダイ | 角管・金属管 ( S=40kgf/mm ) | 15×15×1.2t | |
| (5) 11軸フルモータータイプはオプション | 丸棒（S=40kgf/mm） | 8 | |
| 最大容量 | 精度 | ±0.05 | |
| マックス・スピード | 180°/秒 | ||
| サーボ材料送り軸 | 精度 | 0.05mm | |
| マックス・スピード | 1200mm/秒 | ||
| サーボチューブ回転軸 | 精度 | 0.05 | |
| マックス・スピード | 300°/秒 |
推奨アプリケーション業界:
自動車、バイク、航空機、自転車、キッズバイク、フィットネス機器、家具、アウトドア用品、エアコン、食品機械、原子炉、蒸発器、熱交換器などの核管
パイプ曲げ機の特徴:
1. 必要に応じて、干渉位置を検出する自動 3D シミュレーション機能を選択します。
2. 加工データは全てタッチパネルで入力。
3. 材料の変更に基づいて、各曲線は補正値、速度、および離型ギャップで設定されます。
4. 1 つのチューブの各カーブは、5 つのアクション シーケンスと 10 段階の速度でプログラムできるため、処理効率が向上し、干渉点が減少します。
5. タッチパネルの表示言語は中国語/英語に切り替えられ、お客様は他の言語をインストールしたマシンを購入することもできます。
供給モードは、必要に応じて選択されるクランプ供給モードまたは直接供給モードを含む。
7. XYZ 座標を YBC 処理値に自動的に切り替えることができます。
8. データがコンパイルされた後、データはキーによって保護されるため、データが変更されることはありません。
9. 電気制御システムには、自動放熱用の熱交換器が装備されています。必要に応じて、数値制御タイプの冷蔵庫を追加購入して、電気制御システムの寿命を確保できます。
10. 曲げ管の摩擦を減らすために、自動給油システムが取り付けられています。これにより、コアロッドの寿命が延び、曲げ管の品質が向上します。
